[改造] fon 散熱改裝

by Mesak

前幾天我用epc要連 fon的時候,發現他一直熱當,本來我是都沒在用的,所以沒在意

但是常常想到玩Wii的時候也會當機,心血來潮就把fon給改造了

我參考了這幾篇的文章
http://sixfootman.blogspot.com/2007/08/960813fon-fan.html
http://sixfootman.blogspot.com/2007/08/960815fon-fan-02.html
http://blog.xuite.net/fpce204/sixfoot/13024490
http://hk.myblog.yahoo.com/stephenlee906

最簡單的改造就是 fon + 風扇 + 四個竹筷

當然這樣是不能滿足我的,於是我參考了第四個網站連結,就是利用內部改裝風扇來解決

很不幸的,我的相機借朋友了,所以只好po出 完成品了

一開始我因為還沒買風扇,所以只拆開殼子,想對殼子加以改造

於是我拿了手鑽,用了 2mm的鑽頭把每個散熱孔一個一個挖大

首先看一下完成品

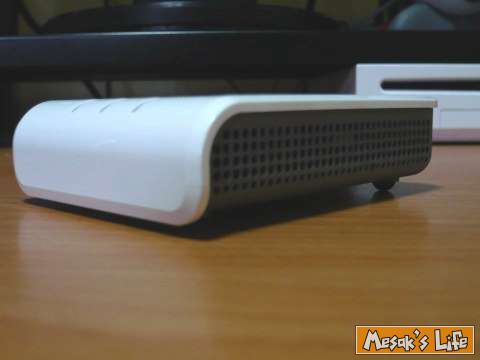

兩面側面都鑽孔

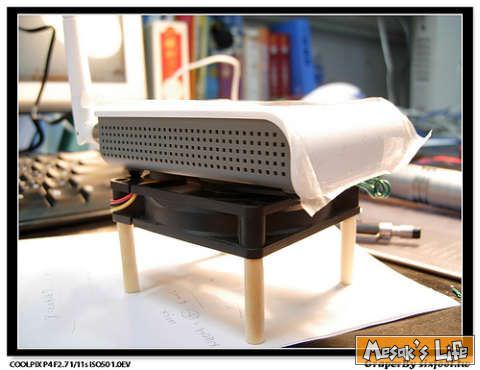

比較圖,圖片引用:sixfoot MAN

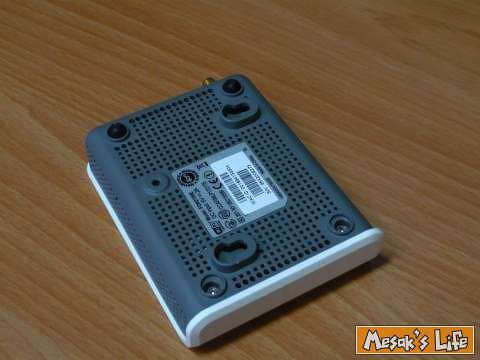

背面,背面孔太多,鑽了兩排之後放棄 XD

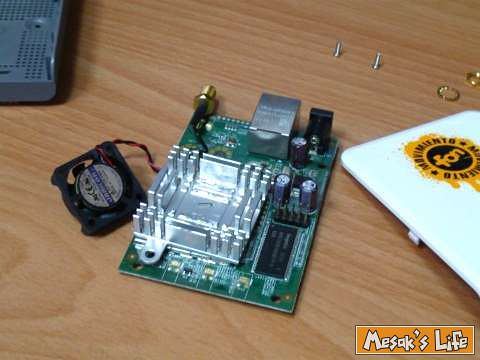

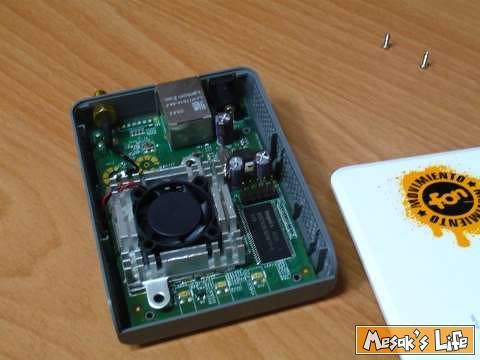

接下來看到重頭戲,當啷~~ 3×3風扇加上某主機板上的南僑晶片散熱片

風扇沒有固定住,固定的是散熱片

我是怎麼固定散熱片的呢?

很簡單,原先的散熱片是兩個柱子加上散熱片鎖住的,而我也仿造他的模式

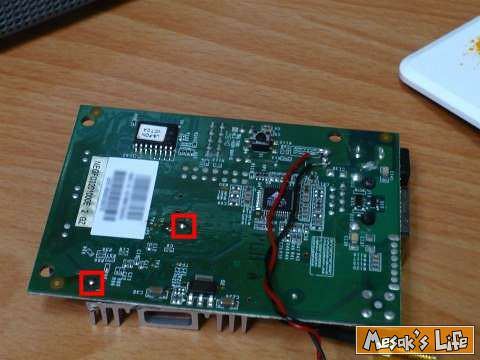

只要在散熱片上鑽個孔,然後用大頭釘 (如下紅框處) 把他固定而已

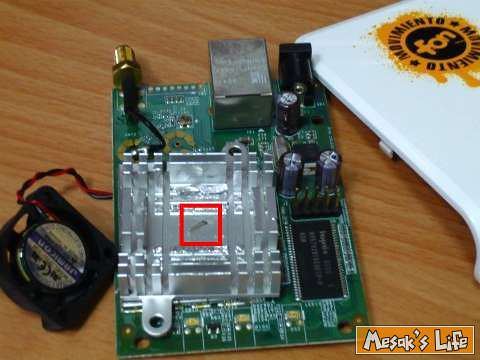

由於散熱片不吃錫,所以直接折彎就好 XD

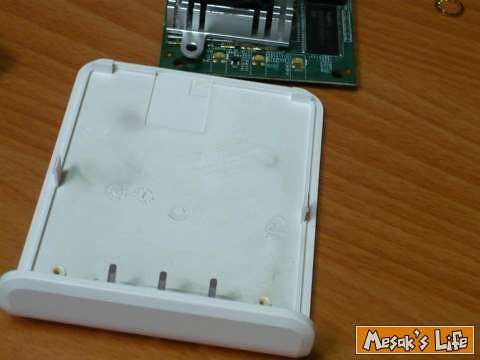

接著是上蓋,等我差不多都弄好的時候,上蓋的類似浮水印的塑膠卡住了,用刀片刮掉在磨平

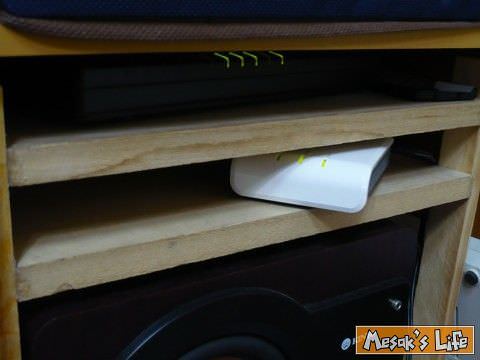

放回去原本的地方

改好之後,會有一點點的風扇聲大概像是老硬碟運轉的聲響,並不會干擾很大

這次改裝我到中壢去買風扇,跑了好幾家,第一家 賣3×3風扇要 280….真是超貴

後來連找兩家都沒有,頂多只有 4×4的風扇,後來要放棄之前看到一家音響店有在賣電料

有看到 一個3.5X3.5的風扇有牌子的要賣 220….

旁邊還有 3X3 的產品 12V的賣100 5V的賣 120….

也有 2.5X2.5 的風扇 不過忘了賣多少= =

花了120改裝這個,還花了整個晚上鑽孔…

不過最麻煩的還是屬於散熱片

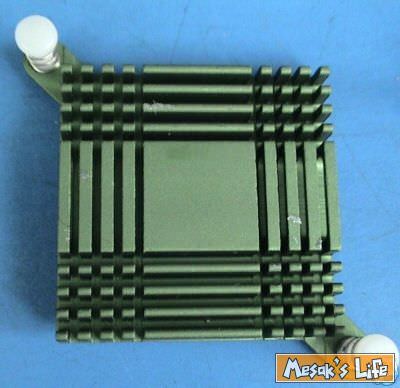

我用的散熱片是這種散熱片

要切開中間那一塊實在是超麻煩,我動用了電鑽 斜口鉗 鐵鎚等等

要挖一個空間出來實在是好頭痛,花了一大堆時間在搞…..

當初如果直接買一個有凹洞的散熱片搞不好一下就改好了…..= =|||
