[改造] 不懂電子搞電子-充電器改USB

先前在家裡面找到一個手機充電器,稍微看了一下,貼紙上是寫 5V 的電流電壓

後來我看到USB的電流電壓也是 5V ,那時候就在想能不能把那個沒用到的手機充電器改成USB頭勒….

想著想著我就做了….

跟朋友借了電表來量電壓,大約是 5.12V 左右,量電腦的USB頭 大約 是5.3 V左右,有點忘記了,因為電表還別人了

最好笑的是,我還不會用電表,更別說看了,管他的 試了就知道 XD

首先我去買了一個USB 母座,我找了三家電子材料行 有的賣 15 有的賣 25… 最後我買到 35的

為什麼我買貴的,我也不知道……其他的座接頭都是朝下,我買的接頭是朝後,手邊沒有圖

就是主機板那種一個座,接點在下的,跟普通USB線 接點在正後方的,這種正後方的只有一家有賣,我只好買了最貴的….

首先來看一下 手機插頭的樣子

接著是 把他拆開,把IC板 跟接點分開

接著焊上去

好在我國中的時候鍛鍊的焊接技術還在….國中在一家做手機充電器的公司上班,回想起來還真是天真的時代….

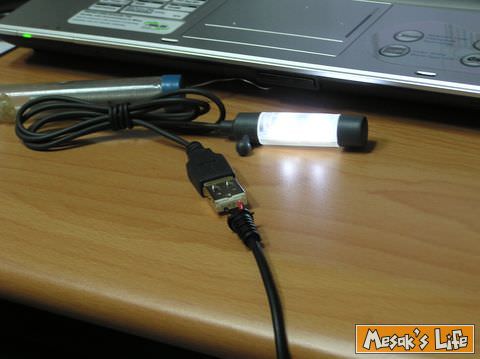

拿USB LED燈來測試一下,會亮耶 XD

接著就是想要怎麼做出母座,這問題我想了很久,結果在我想放棄的時候忽然想到可以用原本的手機接頭的座來放置

雖然有點不合,但是高度是夠的,只差幾mm

用了刀子 焊槍溶塑膠 礳刀 才搞定

最後鎖上,在試接上去看看

原諒我電腦壞掉,沒辦法做影像調整….ㄒ_ㄒ

我又不小心在我爸房間看到一個東西,是一個LED的小桌燈

該桌燈是用 3顆 4號電池,也就是 4.5V 來供電,不過沒想到我裝上去的時候,中間的鐵片彈簧有點生鏽

有點接觸不良無法供電….我就忽然異想天開,想說 4.5V的 電 吃 5V的會不會怎樣…..XD

我把燈座拆開,發現裡面只有簡單的 開關跟 電線,其餘的電路都在LED 上了…我正在想要怎麼樣把 這 USB 的功能也加上去

忽然看到手邊的讀卡機,讀卡機是用Mini USB的線路來傳輸資料, MiniUSB 應該也是5V的電,只是頭不一樣而已

嘿嘿,我就去買了一個 MiniUSB 母座(15),跟 MiniUSB 轉USB 頭,挖哩勒這 MiniUSB 轉 USB的頭居然要 60 元…..

算了買了都買了ㄒ_ㄒ

過程我忘了拍= =,可能是太心痛了吧,這個月剩下的糧餉不多了….

只拍做完的畫面

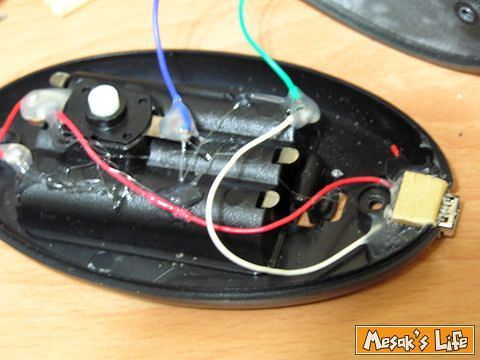

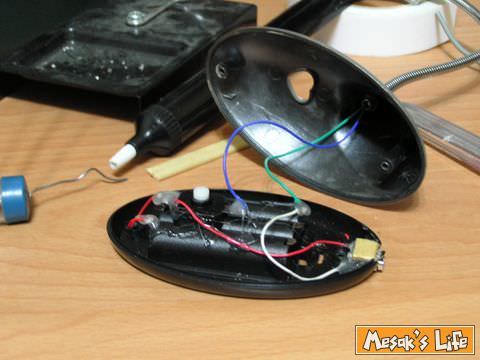

這燈座的線路用的很爛 =_= ,在挖洞的過程中,幾乎所有線都跟焊點脫離…我焊回去又用了熱熔膠補強

MiniUSB用了三秒膠+熱熔膠,還用了一塊吃剩冰棒棍墊充,現在只要接上 USB 頭就可以用電了 XD

筆電也可以接,有沒有人能告訴我 4.5V的電 接了 12個LED ,用 5V供電會不會怎樣呀OTL?
